利用Ｘ射線具有較強的穿透能力，并可使照相膠片感光和不同形態物質對Ｘ射線的吸收不同的原理可進行Ｘ射線探傷。Ｘ射線探傷是現代工業生產中質量檢測、質量控制、質量保證的重要手段，一般用于金屬或非金屬等材料制成的零部件、鑄造及焊接部件的無損檢測，以確定其內部缺陷，如夾渣、裂紋、氣孔、未焊透、未熔合等。在機械裝備的失效分析中，特別是確定不良品的缺陷性質時，可采用Ｘ射線探傷進行缺陷定位和輔助定性。

Ｘ射線照相法

某航天設備上的零件壓氣機采用7055高強度噴射鋁合金材料制造，其主要加工工藝流程如下：噴射沉積制坯→熱擠壓→熱處理→精加工→模擬試驗。箱體長的方向?yàn)閿D壓方向，也是噴射成型的圓錠軸向。熱處理設備為箱式爐，熱處理后進行了超聲波探傷，未發現缺陷，然后進行精加工，達到圖紙技術要求后進行模擬試驗，運行約400萬次后發現局部表面開裂。開裂部位內腔壓力為0～30MPa，脈沖頻率為6.667Hz。

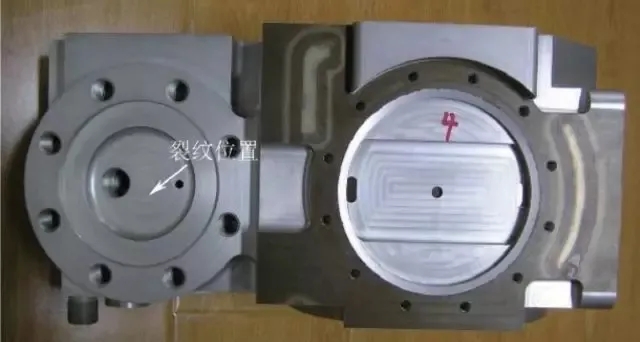

根據Ｘ射線探傷、工業CT的斷層掃描以及宏觀觀察結果，再結合該零件的設計圖紙，判斷裂紋位置如下圖中標識位置，然后規劃了切割方案，對試樣進行解剖，打開的裂紋面見下圖，可見開裂面比較完整，未見塑性變形，可見明顯的放射紋，根據放射紋的收斂方向判斷裂紋源位于下圖中橢圓形標識部位。后經進一步的失效分析，結果表明該壓氣機在模擬試驗前機身內部二級壓力腔Ф18mm通孔的過渡圓角處就已經存在老裂紋，即下圖中箭頭標識處，該裂紋是在熱處理過程中形成的，然后在模擬試驗過程中于交變應力作用下產生了疲勞擴展。

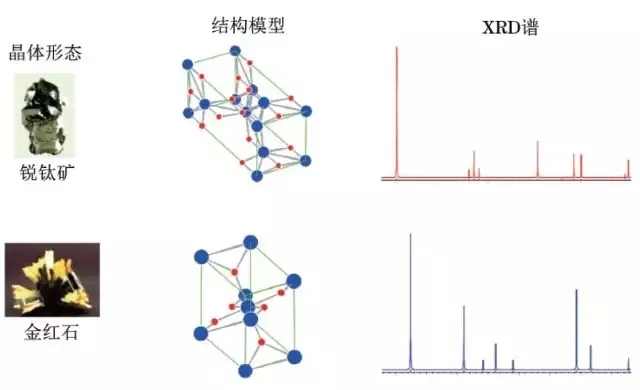

Ｘ射線衍射是通過對材料進行Ｘ射線衍射，分析其衍射圖譜，獲得材料的成分、材料內部原子或分子的結構或形態等信息的研究手段。Ｘ射線衍射是試樣宏觀體積（一般為100mm2×10μm）內大量原子行為的統計結果，它與材料的物理、化學及力學性能有直接、密切的關系。
